Contrôleur RGB 3 x 40W : plan
Contrôleur RGB 3 x 40W : mise en œuvre

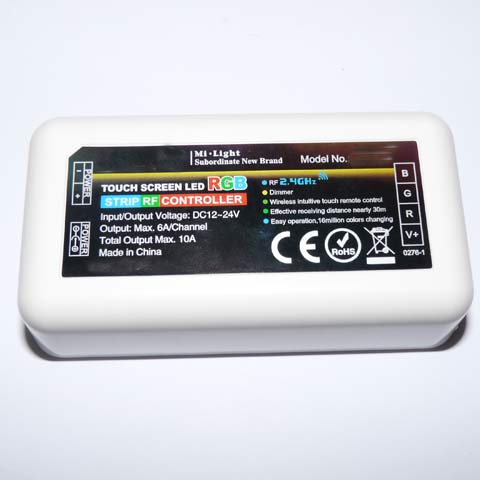

Vue d’ensemble
Le contrôleur RGB 3 x 40W à télécommande RF (non fournie) permet le changement de couleurs.
La télécommande (non fournie) offre la possibilité de piloter jusqu’à 4 contrôleurs.
Fixation
Utilisation intérieure, fixation au double face.
Mise en service
Ce contrôleur RGB se place entre les LED et l’alimentation.
Le réglage se fait grâce à la télécommande RF tactile non fournie.
Il peut être relayé par des répéteurs RGB pour des puissances supérieures à 120W.

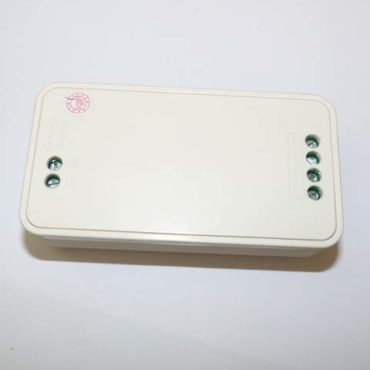

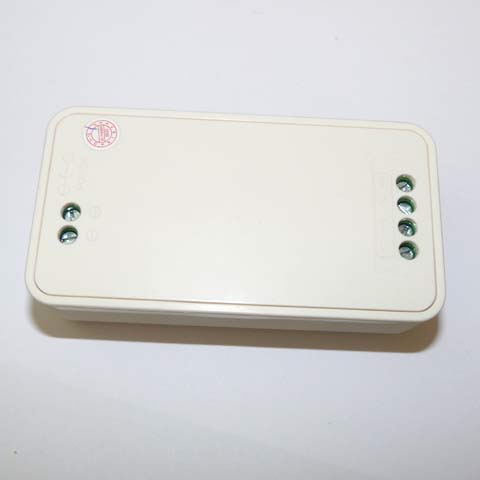

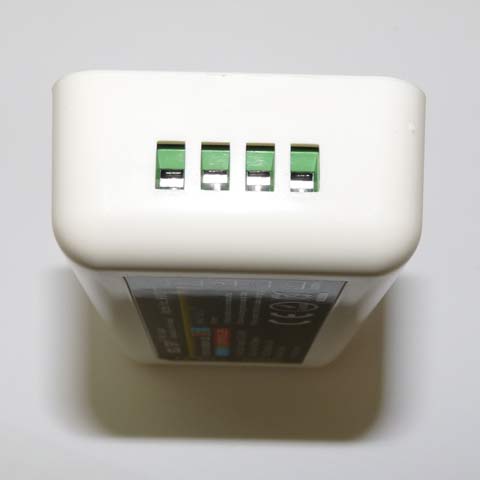

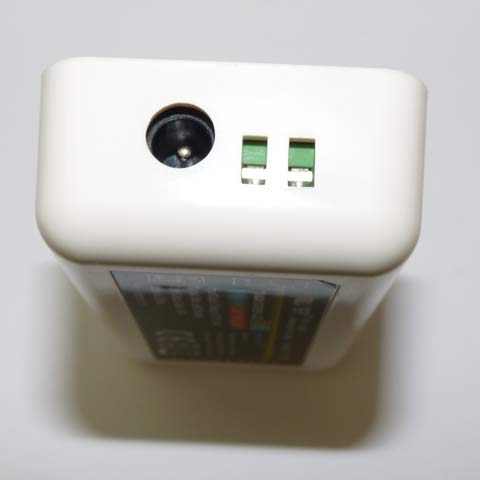

Contrôleur RGB 3 x 40W : câblage
Contrôleur RGB 3 x 40W : fonctions
| N° | Fonction | N° | Fonction |
|---|---|---|---|
| 1 | Fondu en Rouge | 10 | Flash Vert |
| 2 | Fondu en Vert | 11 | Flash Bleu |
| 3 | Fondu en Bleu | 12 | Flash Blanc |
| 4 | Fondu Rouge/Vert | 13 | Flash Rouge/Vert |
| 5 | Fondu Rouge/Bleu | 14 | Flash Vert/Bleu |
| 6 | Fondu vert / bleu | 15 | Flash Rouge/Bleu |
| 7 | Fondu Rouge/Vert/Bleu | 16 | Flash Rouge/Vert/Bleu |
| 8 | Fondu 7 couleurs | 17 | Flash 7 couleurs |
| 9 | Flash Rouge |
