Interrupteur sans contact : plan
Interrupteur sans contact : mise en œuvre

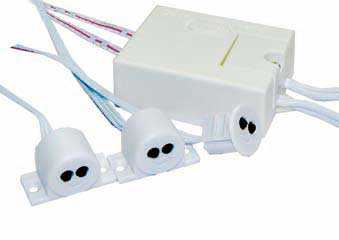

Le kit se compose d’un boitier de contrôle et de 3 capteurs. les capteurs se pose en saille ou encastrés (diamètre 16mm)
Non étanche, le boitier de contrôle se fixe au moyen d’une vis et les capteur au moyen de deux vis, à l’abri de l’humidité.
Mise en service

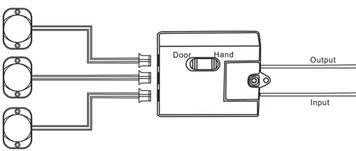

Raccorder les LED sur les borniers OUT du boitier, puis raccorder l’alimentation 12V sur les borniers IN.
Le passage du mode porte au mode passage nécessite l’extinction du boitier.

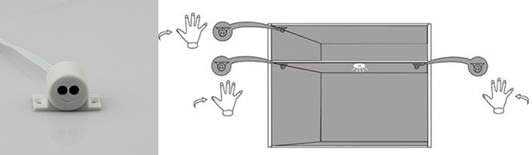

Mode passage:

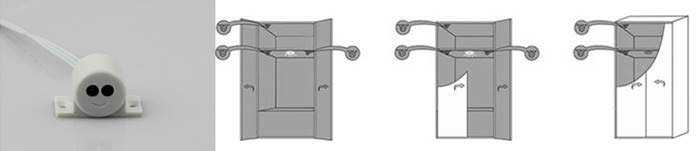

Mode porte:
Interrupteur sans contact : contrôle
L’interupteur sans contact se place entre les LED et l’alimentation.
