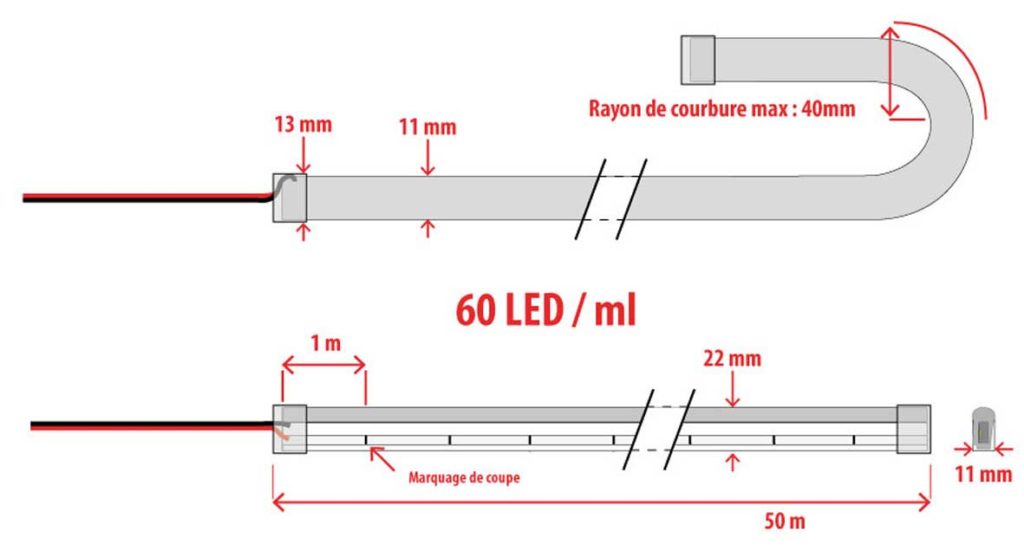

Néon Flex 1122 RGB : plan
Néon 1122 RGB : mise en œuvre
Manipulation

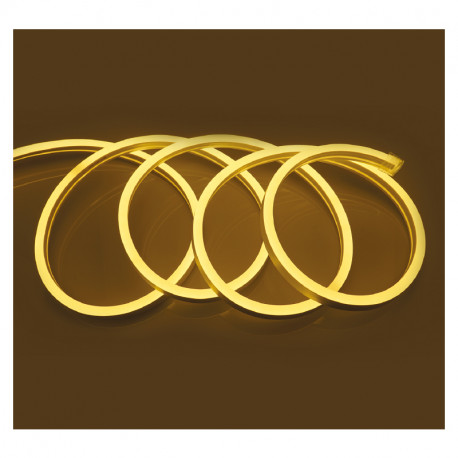

Les Néons Flex sont constitués de composants électroniques. Il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni pliure (rayon de courbure maxi : 40 mm).
Il est important de prévoir une aération suffisante pour vos réalisations. Précautions d’utilisation de la LED
Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).

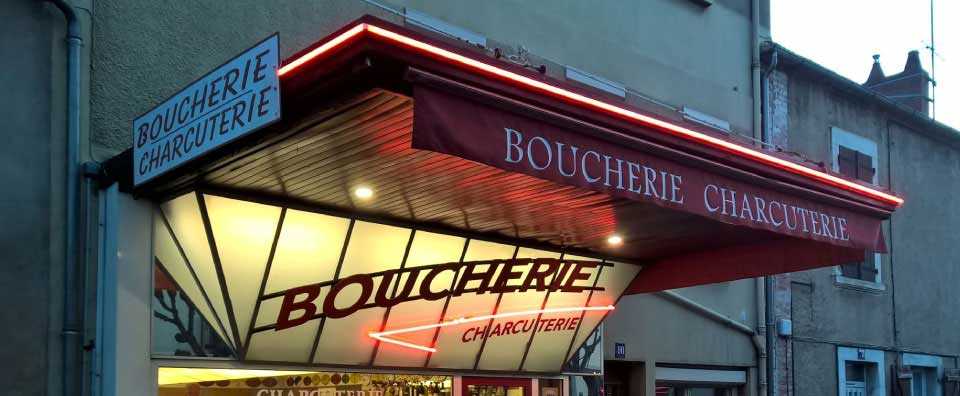

Surlignage :
Le Neon Flex est préconisé pour la réalisation de surlignage.
La mise en place du Néon Flex nécessite alors l’adjonction d’un profilé spécifique pour une linéarité parfaite.
Fixer les Profilés aluminium le long de la surface à surligner puis insérez y le Néon FLex. Des points de colle entre le profil et le Néon Flex sont à appliquer pour assurer une bonne tenue dans le temps.

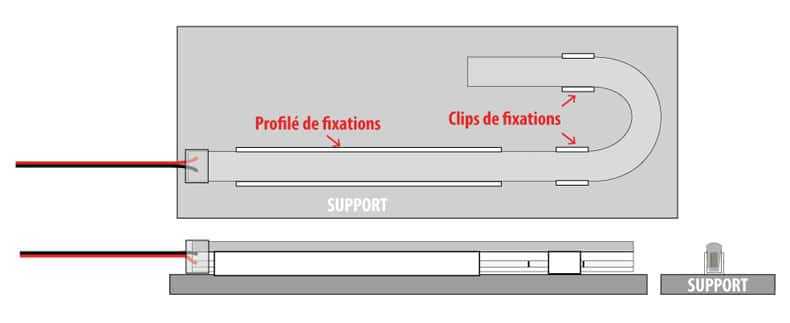

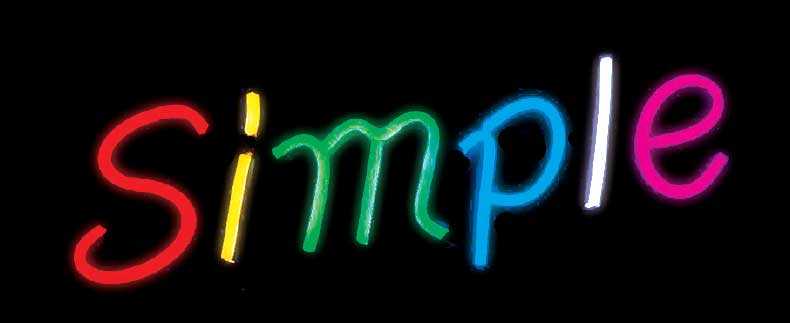

Création:
La mise en place du Néon Flex nécessite alors l’adjonction de clips de fixation ou d’un support usiné. La section de coupe de 1000mm rend le NEON FLEX 1118 utilisable pour de grande création, veuillez utiliser Le NEON FLEX 0816 pour de plus petite réalisations (section de coupe de 25mm).
Fixer les clips le long de la forme à réaliser puis insérez y le Néon FLex. Des points de colle entre le profil et le Néon Flex sont à appliquer pour assurer une bonne tenue dans le temps.
Avantages du Néon Flex
- Source lumineuse éprouvée et fiable (fabrication à base de ruban WLED).
- Trait de lumière uniforme sans zone d’ombre.
- Rayon de courbure faible (40mm)
- Facile à poser en surlignage grâce aux rails (non fournis)
- Facile à poser en création grâce aux clips (non fournis)
Section de câble minimale préconisée :
| Puissance (W) | Intensité (A) | Section câble (mm2) |
|---|---|---|
| 36 | 3 | 0.50 |
| 60 | 5 | 0.75 |
| 120 | 10 | 1 |
| 192 | 16 | 1.5 |
| 300 | 25 | 2.5 |
| 360 | 30 | 4 |
Raccordement des Néons Flex:
Les connexions s’effectuent grace au connecteur spécifiques.

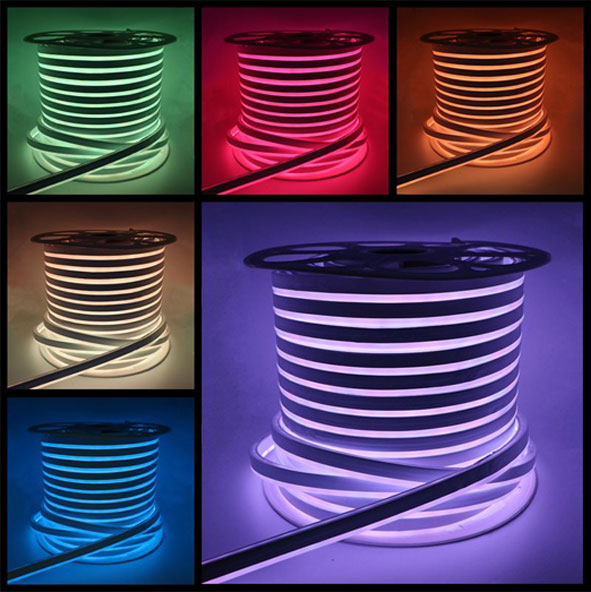

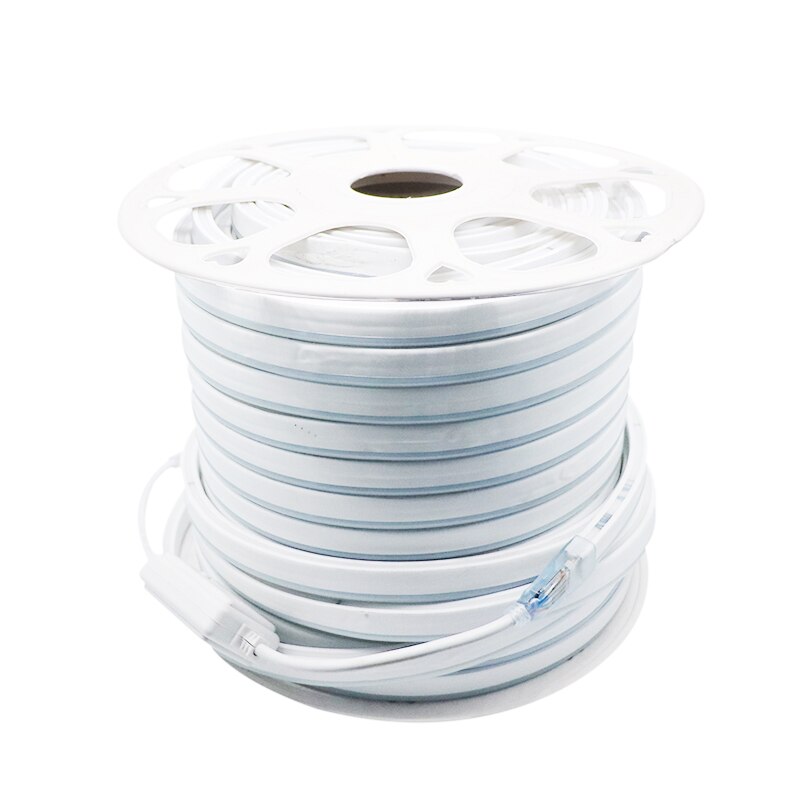

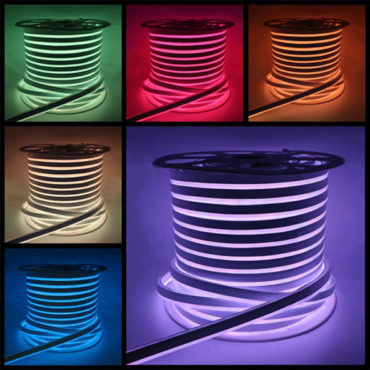

Le Néon Flex est vendu en rouleau de 50 mètres. Les pistes des circuits imprimés sont dimensionnées pour cette longueur maximum. Il est important de ne pas dépasser cette valeur sous peine de détériorer les Néon Flex.
En procédant ainsi nous ne créons pas une longueur de ruban LED supérieure à 5 mètres. Les longueurs B et D auraient pu être aboutées, dans la mesure où elles ne dépassent pas la longueur de 5 mètres.
Néon Flex : contrôle
Le contrôle s’effectue sur toute la section de Néon Flex, on ne peut agir indépendamment sur les portions de LED.
Le contrôleur RGB et sa telecommande infrarouge sont fournis avec la bobine de NEON FLEX.
