Rampe lumineuse enseigne : plan
Schéma rampe lumineuse enseigne

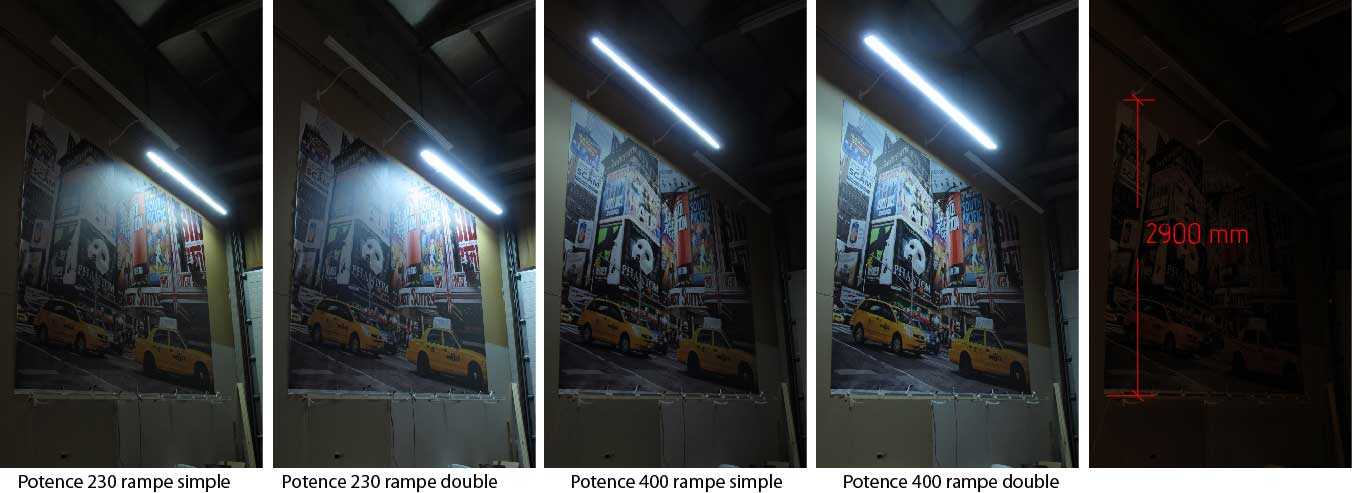

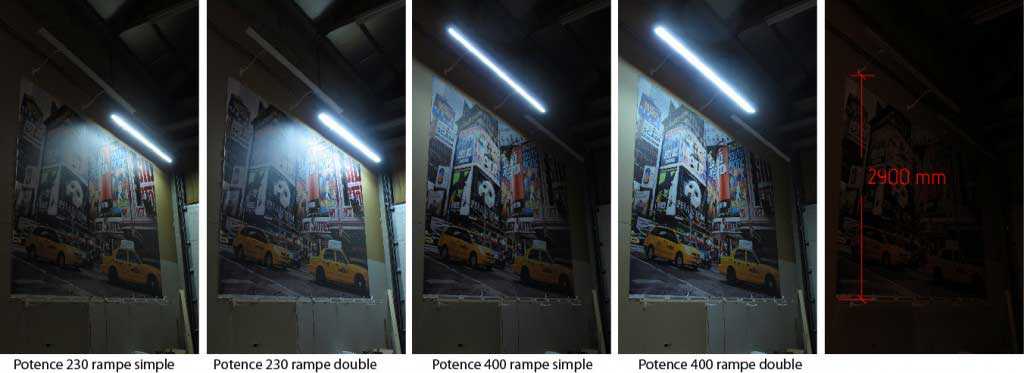

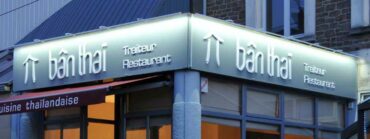

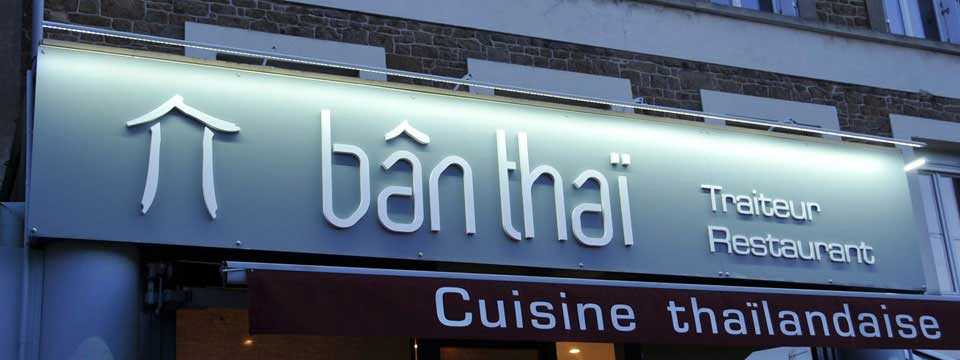

Rampe lumineuse enseigne : essai d’éclairage
On considère qu’une rampe lumineuse simple offre un éclairage satisfaisant sur une hauteur de 1.5 mètres.
Au delà de cette distance le fait de doubler les rampes en les équipant de potences de 400 mm offre une meilleure diffusion de la lumière.
Pour plus d’information, consultez notre comparatif éclairage enseigne lumineuse .

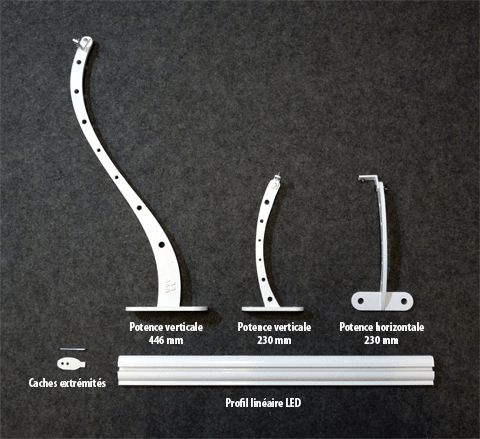

Rampe lumineuse enseigne : vue d’ensemble

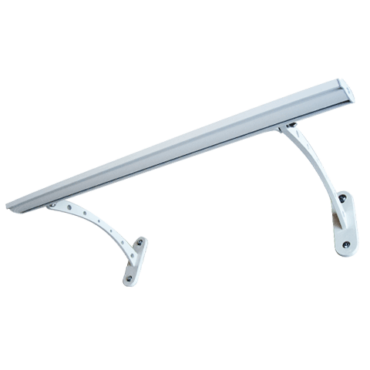

La rampe lumineuse enseigne est composée d’un profilé vendu en longueur de 2.5m, dans lequel se glisse un ruban de LED (vendu en longueur de 5 m). Elle se fixe, et s’oriente au moyen de différentes potences. La finition est assurée par les caches extrémités. Le profilé peut être doublé afin d’augmenter la puissance lumineuse de la rampe.
Rampe lumineuse enseigne : mise en œuvre
Préparation du profilé
Le profilé se coupe à l’aide d’une scie.

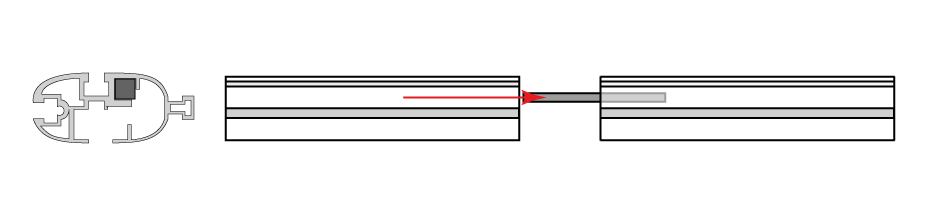

Il est possible d’abouter plusieurs sections à l’aide des pièces de jonctions fournies afin d’obtenir toutes les longueurs souhaitées.

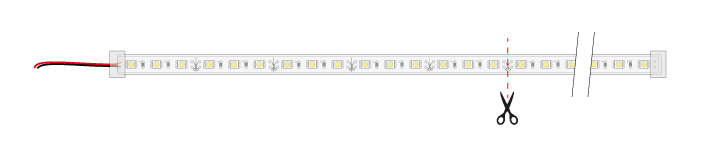

Préparation du ruban
Couper le ruban led en fonction de la dimension souhaitée (les sections mesurent 5 cm).

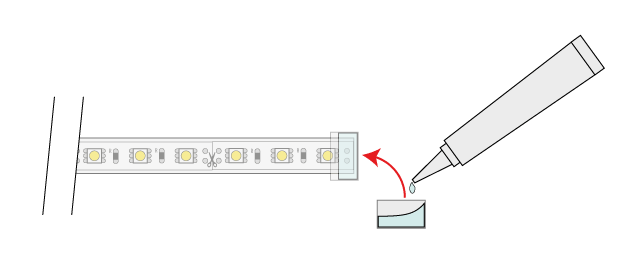

Il est très important de prendre soin de refaire l’étanchéité des rubans après une coupe.
Passage des câbles
Une gorge permet de passer les câbles entre 2 sections.
Fixation de la rampe lumineuse
Les rampes se fixent au moyen de potences:
– potence verticale en 230 mm
– potence verticale en 460 mm
– potence horizontale disponible uniquement en 230mm (se fixe sur le dessus des caissons).

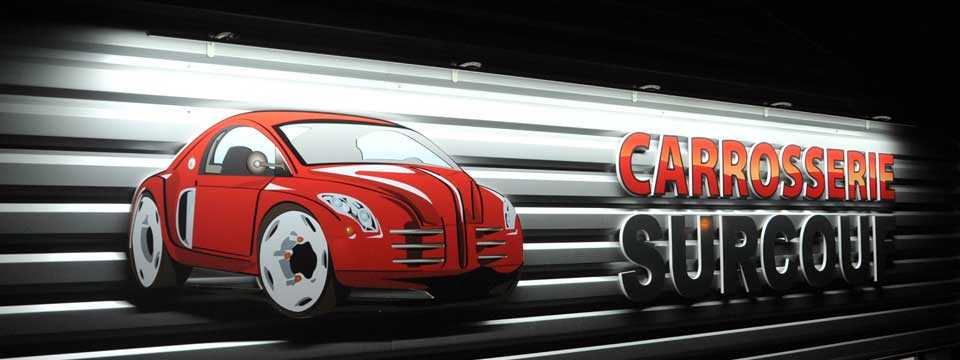

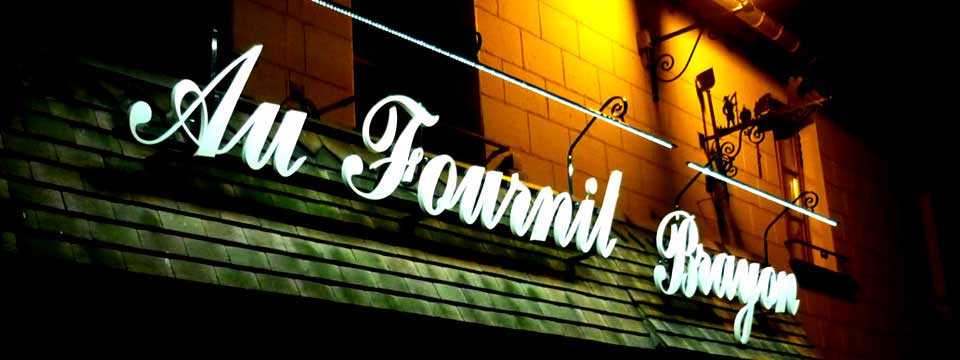

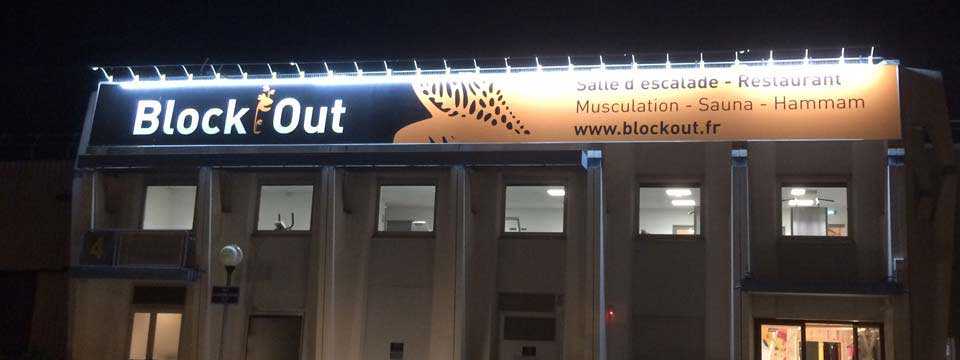

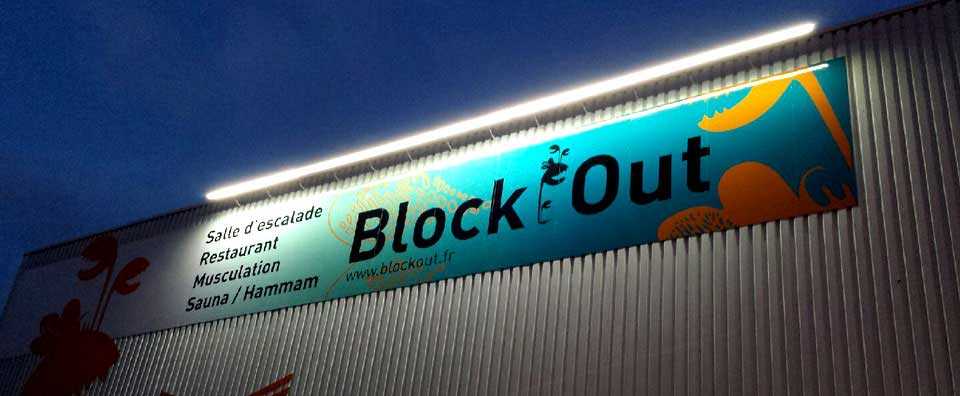

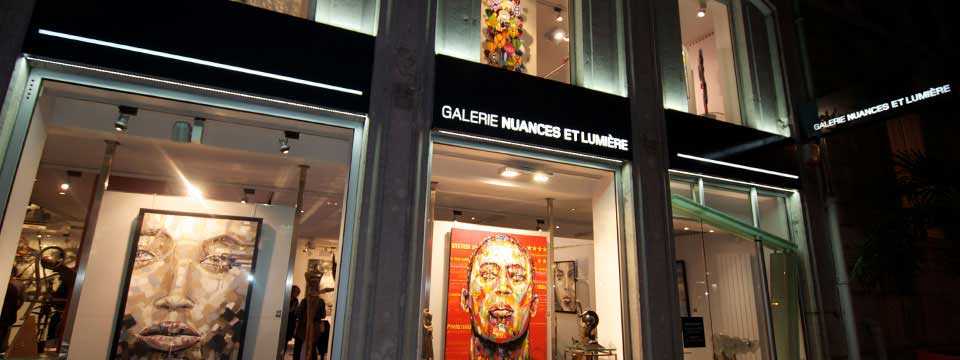

Installation
Les différents assemblages possibles
Rampe double : notez que la rampe BOX offre une solution plus lumineuse que la rampe PLL double pour un tarif équivalent.
Rampe en T
Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).
