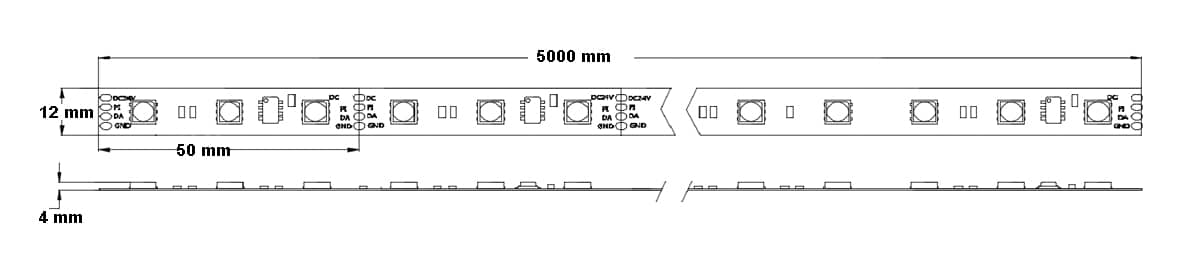

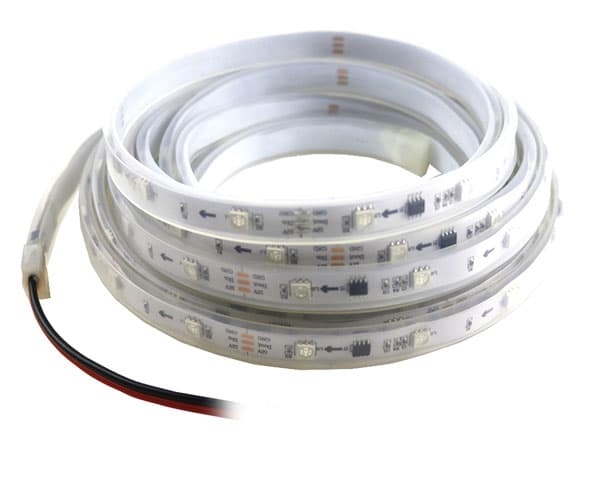

Ruban LED 060 POWER PIXEL3 RGB étanche: plan
Ruban LED 060 POWER PIXEL3 RGB étanche : mise en œuvre
Manipulation
Le ruban LED PIXEL3 RGB est constitué de composants électroniques. Il est important de le manipuler avec précaution, il ne doit subir aucun choc ni pliure (courbure maxi : 40 mm).
Coupe:
Un motif de ciseau illustre la marque où peut être coupé le ruban. Il est impératif de respecter ces indications sous peine de rendre la section inutilisable.
Les rubans LED sont livrés avec un tube de colle et des bouchons pour refaire l’étanchéité après chaque coupe.
Connexion:
Pour alimenter les rubans LED, il est possible d’utiliser des connecteurs rapides, en revanche ces connecteurs ne sont pas étanches, ils sont réservés à un usage intérieur uniquement.
Pour une utilisation extérieure, nous vous conseillons de souder à l’étain directement les fils sur le ruban, avant de refaire l’étanchéité avec la colle et les bouchons fournis.
Fixation:
Les rubans LED sont fournis avec des cavaliers à visser pour la fixation.
Pour une utilisation en surlignage de vitrine ou de bâtiment, l’utilisation d’un profilé LED WLED, vous permettra de conserver une bonne linéarité.
Ruban LED 060 POWER PIXEL3 RGB étanche : câblage
Le ruban LED 060 POWER PIXEL3 RGB s’utilise avec le contrôleur spécifique pour PIXEL3.
Un contrôleur pilote 2048 section de ruban (3led) soit plus de 100m de ruban.

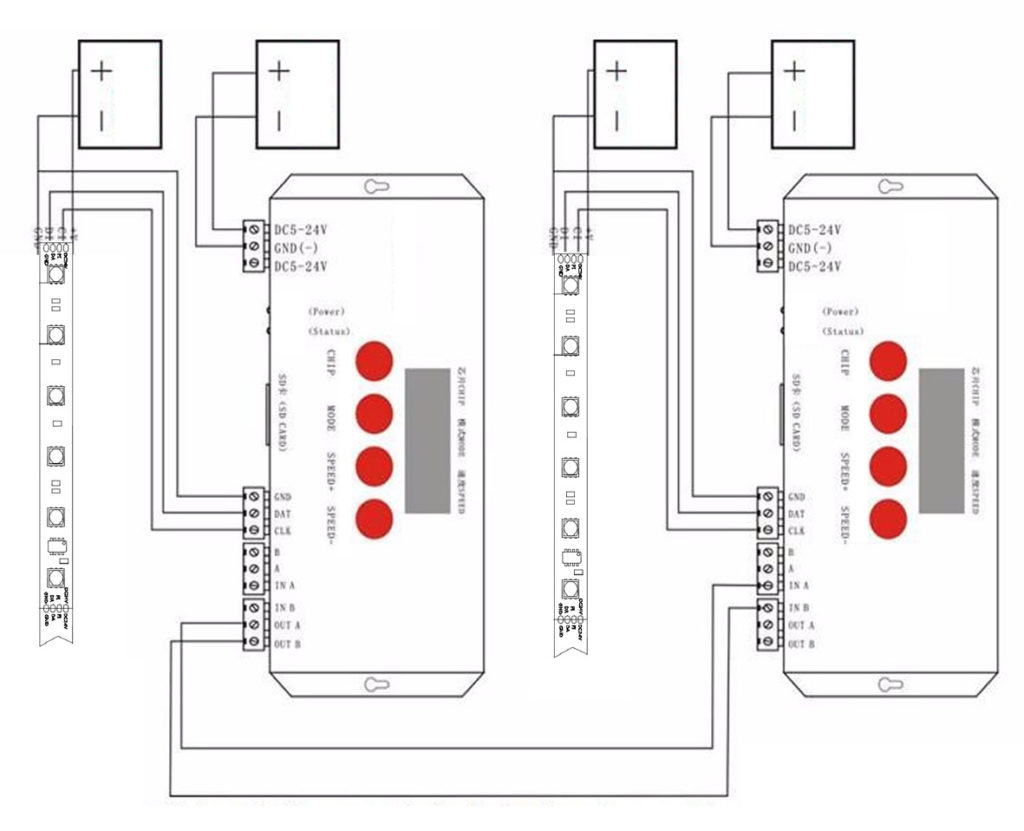

Ci dessous un exemple de câblage pour plus de 100m de ruban. Pour moins e 100m, un seul contrôleur est nécessaire.
Section de câble minimale préconisée:
| Puissance (W) | Intensité (A) | Section câble (mm2) |
|---|---|---|
| 36 | 3 | 0.50 |
| 60 | 5 | 0.75 |
| 120 | 10 | 1 |
| 192 | 16 | 1.5 |
| 300 | 25 | 2.5 |
| 360 | 30 | 4 |
Raccordement des rubans:
Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

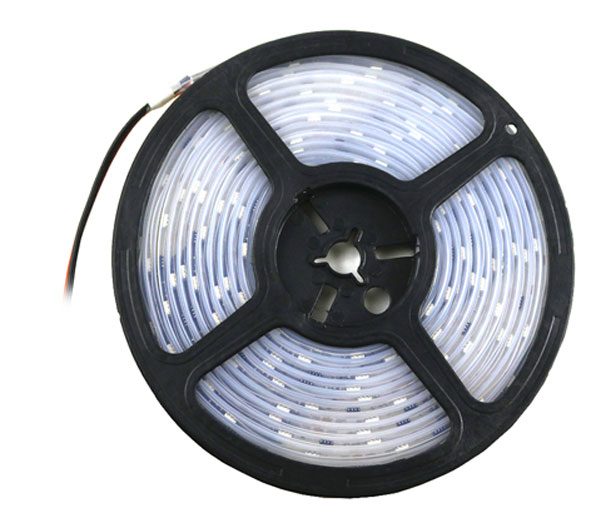

Le rubans LED est vendue en rouleau de 5 mètres. Les pistes des circuits imprimés sont dimensionnées pour cette longueur maximum. Il est important de ne pas dépasser cette valeur sous peine de détériorer les rubans LED.
Ruban LED 060 POWER PIXEL3 RGB étanche : contrôle
Le contrôle s’effectue grace au contrôleur spécifique pour PIXEL3 RGB , il peut agir indépendamment sur les portions de 3 LED.
