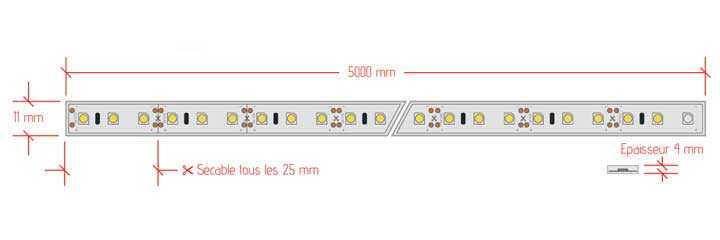

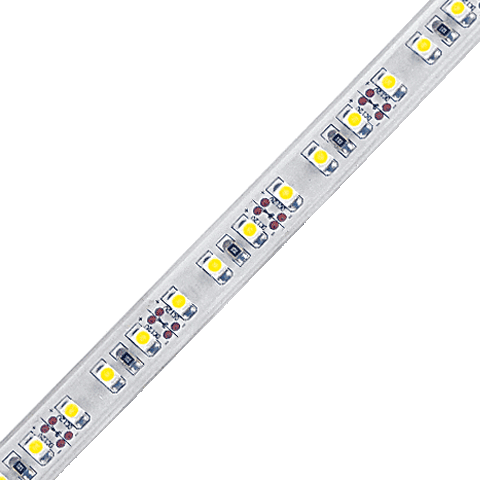

Ruban LED 120 standard : plan
Ruban LED 120 standard : mise en œuvre
Manipulation
Les rubans LED 120 standard sont constitués de composants électroniques. Il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni pliure (courbure maxi : 40 mm).
Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).
Coupe
Un motif de ciseau illustre l’emplacement où peut être réalisée la coupe du ruban led. Il est impératif de respecter ces indications sous peine de rendre la section inutilisable.
Chaque référence de ruban LED dispose de sections de coupes différentes. Les rubans LED sont livrés avec un tube de colle et des bouchons pour refaire l’étanchéité après chaque coupe.
Connexion
Pour alimenter les rubans LED, il est possible d’utiliser des connecteurs rapides, en revanche ces connecteurs ne sont pas étanches, ils sont réservés à un usage intérieur uniquement.
Pour une utilisation extérieure, nous vous conseillons de souder à l’étain directement les fils sur le ruban, avant de refaire l’étanchéité avec la colle et les bouchons fournis.
Fixation
Les rubans LED sont fournis avec des cavaliers à visser pour la fixation.

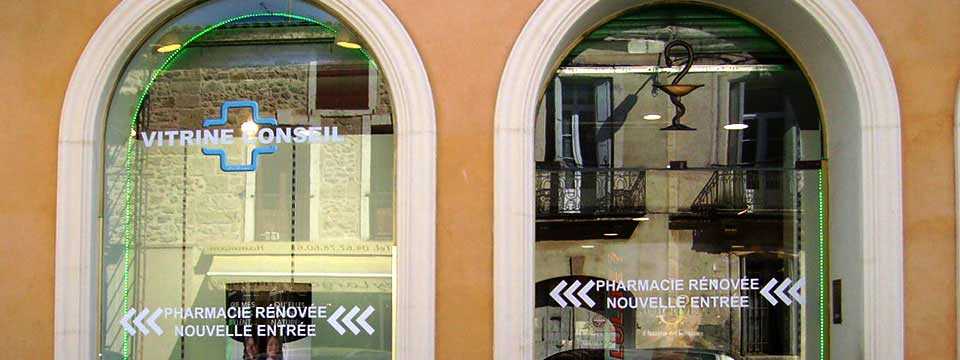

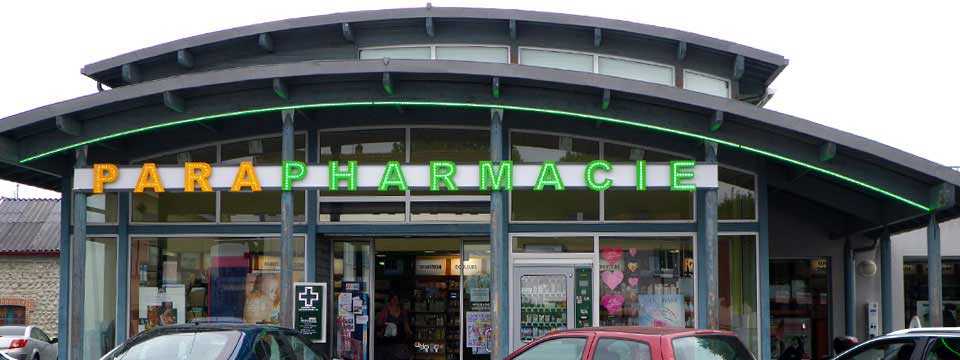

Pour une utilisation en surlignage de vitrine ou de bâtiment, l’utilisation de profilé LED WLED vous permettra de conserver une bonne linéarité.
Ruban LED 120 standard : câblage
Section de câble minimale préconisée:
| Puissance (W) | Intensité (A) | Section câble (mm2) |
|---|---|---|
| 36 | 3 | 0.50 |
| 60 | 5 | 0.75 |
| 120 | 10 | 1 |
| 192 | 16 | 1.5 |
| 300 | 25 | 2.5 |
| 360 | 30 | 4 |
Raccordement des rubans LED :
Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.
La majorité des rubans LED est vendue en rouleau de 5 mètres. Les pistes des circuits imprimés sont dimensionnées pour cette longueur maximum. Il est important de ne pas dépasser cette valeur sous peine de détériorer les rubans LED.
Dans cet exemple pour simplifier le câblage nous alimentons les rubans LED A et B avec une seule arrivée d’alimentation.
En procédant ainsi nous ne créons pas une longueur de ruban LED supérieure à 5 mètres. Les longueurs B et D auraient pu être aboutées, dans la mesure où elles ne dépassent pas la longueur de 5 mètres.
Ruban LED 120 standard : contrôle
Toute la gamme de rubans LED est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la section de ruban LED, on ne peut agir indépendamment sur les portions de LED.
