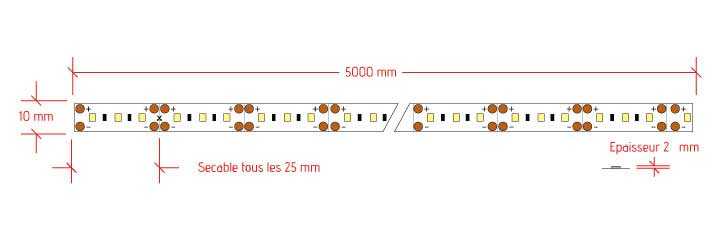

Ruban LED 120 ultra IRC : plan
Ruban LED 120 ultra IRC : mise en œuvre
Manipulation
Le ruban LED ultra IRC est constitué de composants électroniques. Il est important de le manipuler avec précaution, il ne doit subir aucun choc ni pliure (courbure mini : 40 mm). Il est impératif de l’installer dans un profil aluminium afin d’assurer une bonne dissipation de la chaleur.
Coupe:

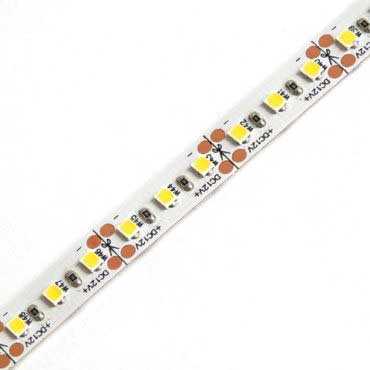

Un motif de ciseau illustre la marque où peut être coupé le ruban. Il est impératif de respecter ces indications sous peine de rendre la section inutilisable.
Connexion:
Pour assurer une connexion efficace il est conseillé de souder les câbles à l’étain directement sur le ruban LED 120 ultra IRC.
Fixation:
Le ruban LED 120 ultra IRC se colle au moyen d’un revers adhésif 3M.
Il est compatible avec le profilé standard saillie et le profilé standard à encastrer.

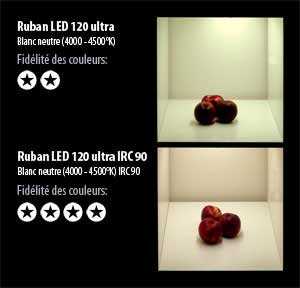

Ruban LED 120 ultra : essai d’éclairage
Ruban LED 120 ultra : câblage
Section de câble minimale préconisée:
| Puissance (W) | Intensité (A) | Section câble (mm2) |
|---|---|---|
| 36 | 3 | 0.50 |
| 60 | 5 | 0.75 |
| 120 | 10 | 1 |
| 192 | 16 | 1.5 |
| 300 | 25 | 2.5 |
| 360 | 30 | 4 |
Raccordement des rubans:
Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable.
La majorité des rubans LED est vendue en rouleau de 5 mètres. Les pistes des circuits imprimés sont dimensionnées pour cette longueur maximum. Il est important de ne pas dépasser cette valeur sous peine de détériorer les rubans LED.
Dans cet exemple pour simplifier le câblage nous alimentons les rubans LED A et B avec une seule arrivée d’alimentation.
En procédant ainsi nous ne créons pas une longueur de ruban LED supérieure à 5 mètres. Les longueurs B et D auraient pu être aboutées, dans la mesure où elles ne dépassent pas la longueur de 5 mètres.
Ruban LED 120 ultra : contrôle
Toute la gamme de rubans LED est compatible avec nos gradateurs, animateurs et contrôleurs( puissance à vérifier au préalable).
Le contrôle s’effectue sur toute la section de ruban LED, on ne peut agir indépendamment sur les portions de LED.
